1856 Frechen

1856 Frechen

  I.Manual C-g'''
1. Principal 8'
2. Bourdon 16'
3. Soloflöte 8'
4. Salicional 8'
5. Oktave 4'
6. Cornett Mixtur 3-4f.

II.Manual
7. Viola 8'
8. Bordun 8'
9. Aeoline 8'
10. Voix céleste 8'
11. Flauto dolce 4' TR v. 8.)
12 eigene Pfeifen

Pedal C-f'
12. Subbaß 16'
13. Still Gedeckt 16' aus 2.)
14. Violoncello 8' aus 4.)

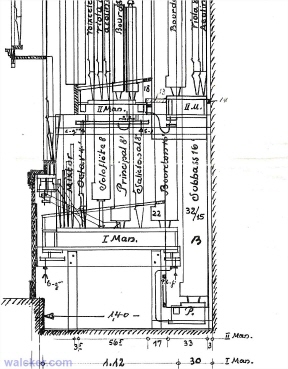

This drawing and thus the organ structure I would like to briefly explain:
The wavy lines under the windchests on the right and left, radiating from the relay, you can see that it is pneumatic action, because these are the lead pipes.
The drawing but tells some more details: we are dealing in II.Manual because of the transmission with a cone-chest.
The 11.)Flauto 4 were transmitted the large pipes of 8) Bourdon.
The I.Manual, pedal and the front-chest were made with Hängebalgladen (Roosevelt system)
This system works more noiseless, but the transmissions not work as well as the cone-chest-transmissions. Two Hängebälgchen responsible for one pipe and the same hole gives the wind free for this one pipe, what makes problems.
Here are two registers Bourdon 16 'and Salicional 8' transmitted from I.Manual down to the pedal. (see posting)
The pedal may already be installed with big membranes installed horizontal.
The organ must have sounded fantastic. We have a similar renovated in Cairo and partly renewed.
Diese Zeichnung und damit diese Orgelstruktur möchte ich kurz erläutern:
An den Schlangenlinien unter den Windladen rechts und links, die von den Relais abgehen, sieht man, dass es sich um pneumatische Traktur handelt, weil das die Bleiröhren sind.
Die Zeichnung gibt aber weitere Details preis: wir haben es im II.Manual wegen der Transmission mit einer Kegellade zu tun.
Die 11. Flauto 4 wurden die großen Pfeifen von 8.) Bourdon transmittiert.
Das I.Manual, Pedal und die Frontlade mit Hängebalgladen (Ausstromsystem) gemacht wurden.
Diese Laden arbeiten geräuschloser, aber die Transmissionen funktionieren nicht so gut wie bei der Kegellade. Zwei Hängebälgchen die für ein und dieselbe Bohrung zuständig sind geben erfahrungsgemäß verschiedene Windmengen zur Pfeife frei, was für Verstimmungen sorgen kann.
Hier sind zwei Register Bourdon 16‘ und Salicional 8‘ vom I.Manual runter ins Pedal transmittiert. (siehe Dispo)
Im Pedal könnten bereits liegende Taschen eingebaut sein, wie das die Kanzellenhöhe zeigt.
Die Orgel muß fantastisch geklungen haben. Wir haben ja eine vergleichbare in Kairo renoviert und teilweise erneuert.
